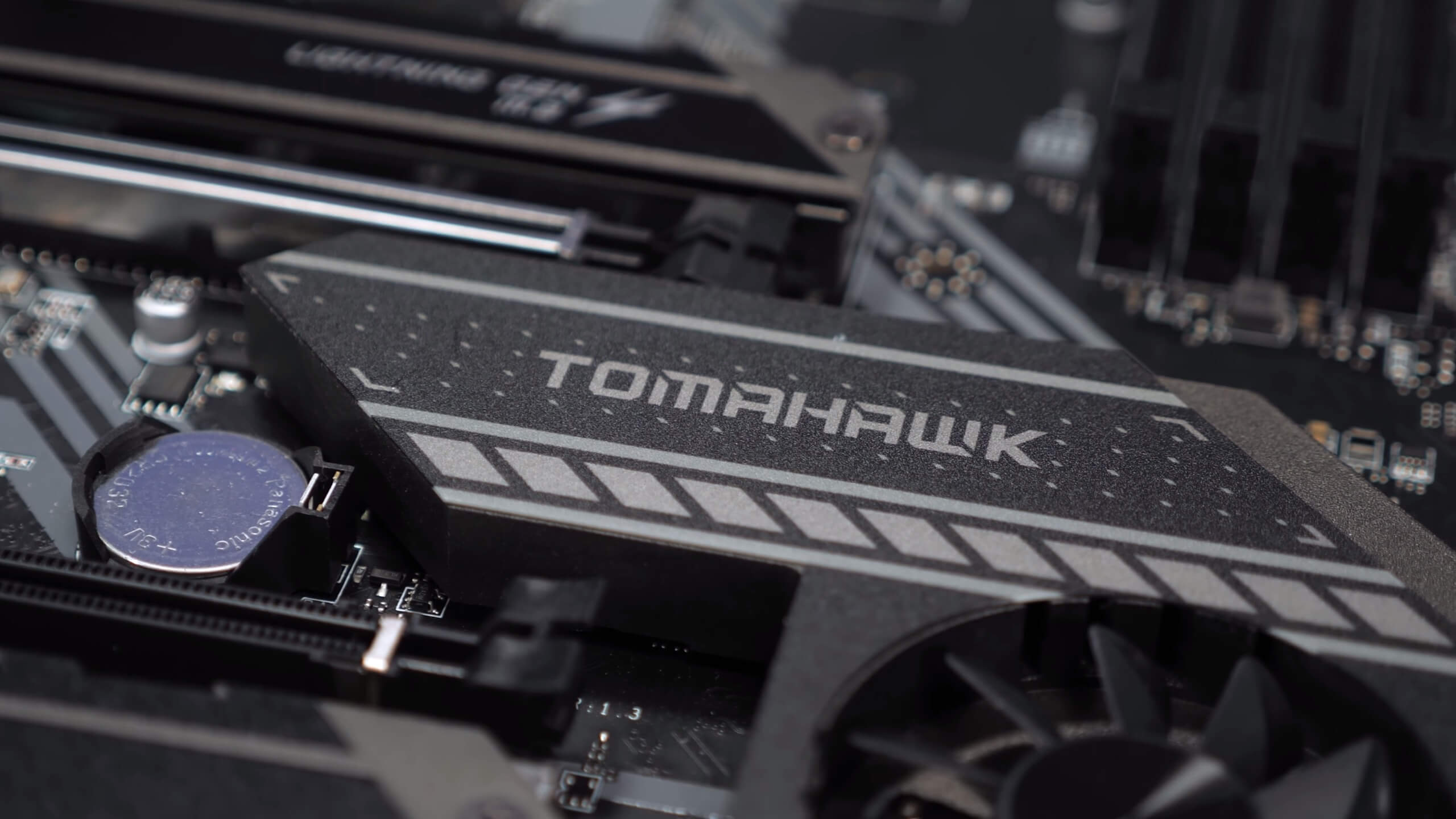

Test de la carte mère MSI X570 Tomahawk

Aujourd'hui, nous examinons la nouvelle carte mère X570 Tomahawk de MSI. Nous avons hâte de tester cette chose depuis des mois maintenant, car il s'agit d'une carte très importante pour MSI. Non seulement cela marque la prochaine étape de leur tournée de "rachat" X570, mais à 200 $, c'est une carte grand public qui intéressera beaucoup d'entre vous.

Jusqu'à présent, l'offre de MSI à 200 $ était le WiFi X570 Gaming Edge, une carte qui a échoué à notre test de résistance Ryzen 9 3900X VRM. Pour aggraver les choses, aucune autre marque n'a échoué à ce test à aucun prix. Ceux d'entre vous qui ont suivi nos tests thermiques X570 VRM sauront ce que nous pensons des MSI A Pro, Gaming Edge, Gaming Plus et Gaming Pro Carbon … en termes de performances VRM, ils sont tous assez terne.

Admettant qu'ils devaient faire mieux, MSI a travaillé sur la refonte de leur gamme. Ils ont d'abord remplacé l'Ace Gaming à 370 $ par l'Unify à 300 $, supprimant l'éclairage RVB pour une histoire sans fioritures. La X570 Unify est une carte de grande qualité, mais à 300 $, elle est hors de portée pour beaucoup.

C'est là que le MSI X570 Tomahawk entre en jeu et à 200 $, il va de pair avec les cartes grand public X570 populaires telles que Asus TUF Gaming Plus, Gigabyte Aorus Elite et Asrock Steel Legend. De plus, il remplacera l'horrible Gaming Edge WiFi, une carte que nous espérons vraiment que MSI abandonnera, ainsi que quelques autres, dont le X570 Pro Carbon.

Nous n'avons pas l'intention de faire un examen approfondi de tous les aspects du Tomahawk (voir une liste complète des spécifications ici), nous avons déjà testé plus d'une douzaine de cartes mères AMD X570, et nos recommandations peuvent être trouvées dans le guide d'achat correspondant.

Notre objectif principal sera de tester les performances thermiques VRM car il s'agit d'un différenciateur clé parmi ces cartes mères qui abriteront un puissant processeur Ryzen de nouvelle génération. Le VRM n'est pas quelque chose qui peut être facilement mis à niveau non plus. Mais avant de nous lancer dans cela, nous devons noter que le Tomahawk offre de nouvelles fonctionnalités sur le Gaming Edge telles que la mise en réseau 2,5 Gbit, un port USB USB 3.2 Gen 2 supplémentaire et le Wi-Fi a été mis à niveau vers Intel Wi-Fi 6 AX200 avec Bluetooth 5.0. En dehors de cela, c'est très similaire à ce que nous avons vu auparavant en termes de conception, VRM exclu, bien sûr.

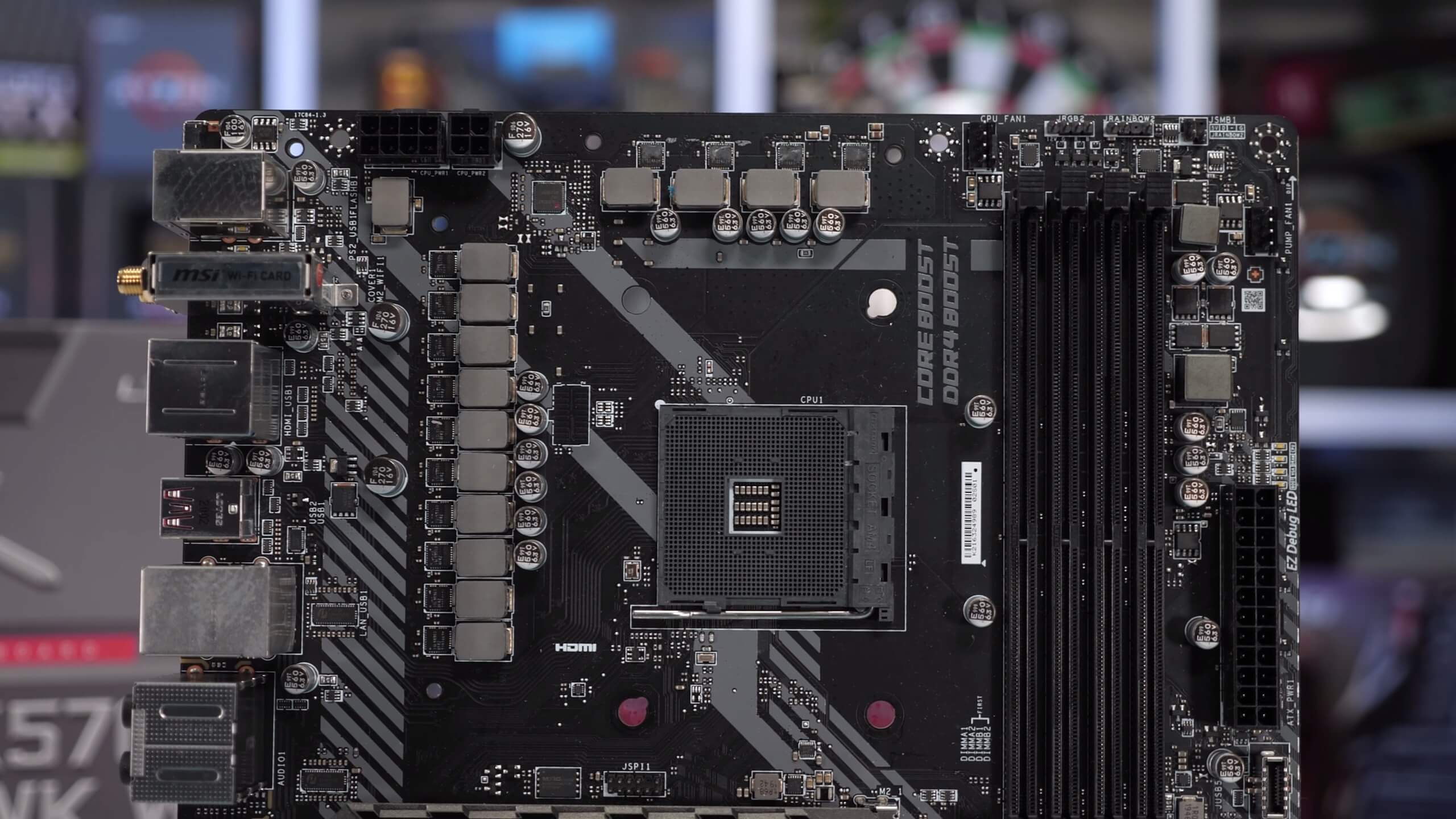

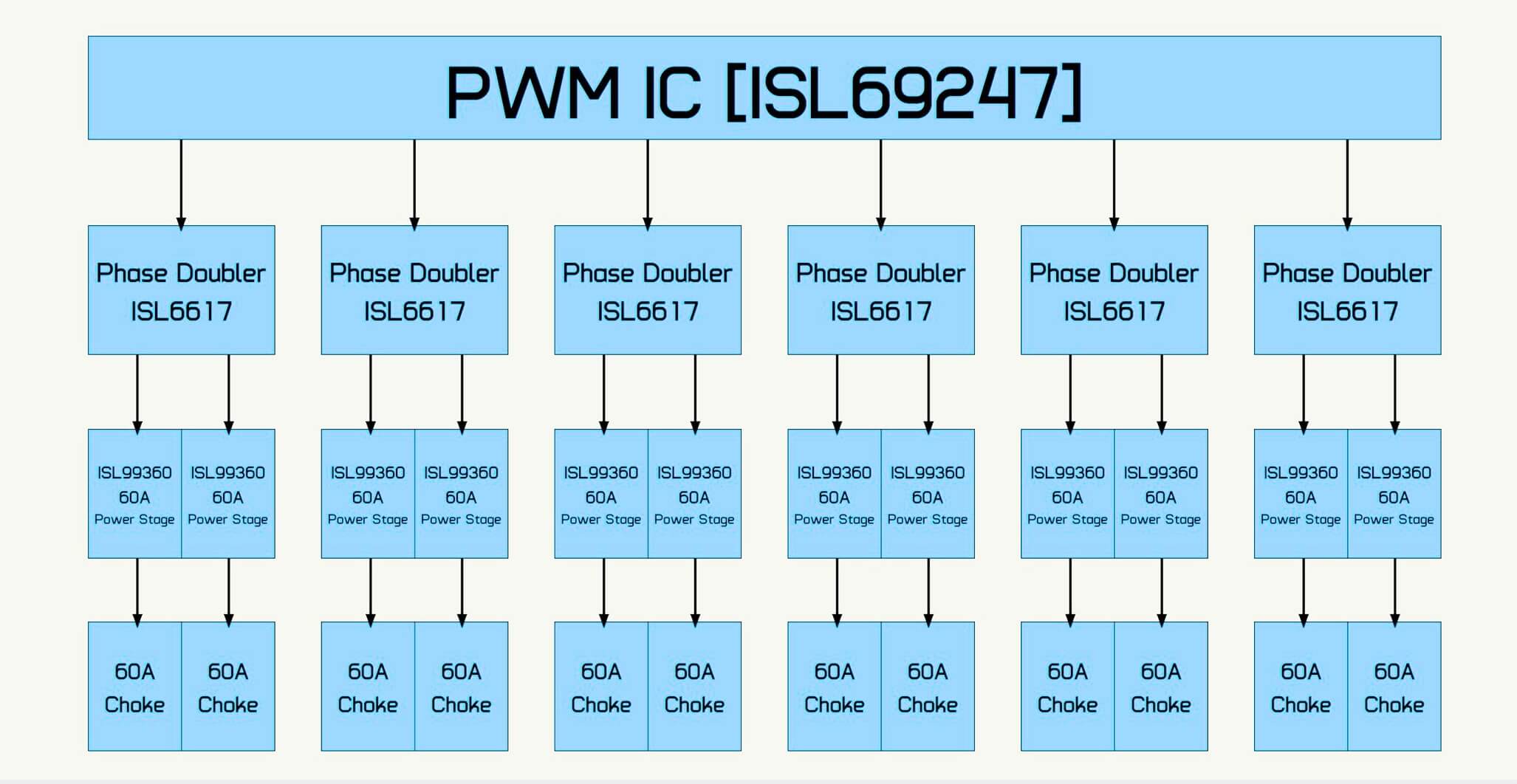

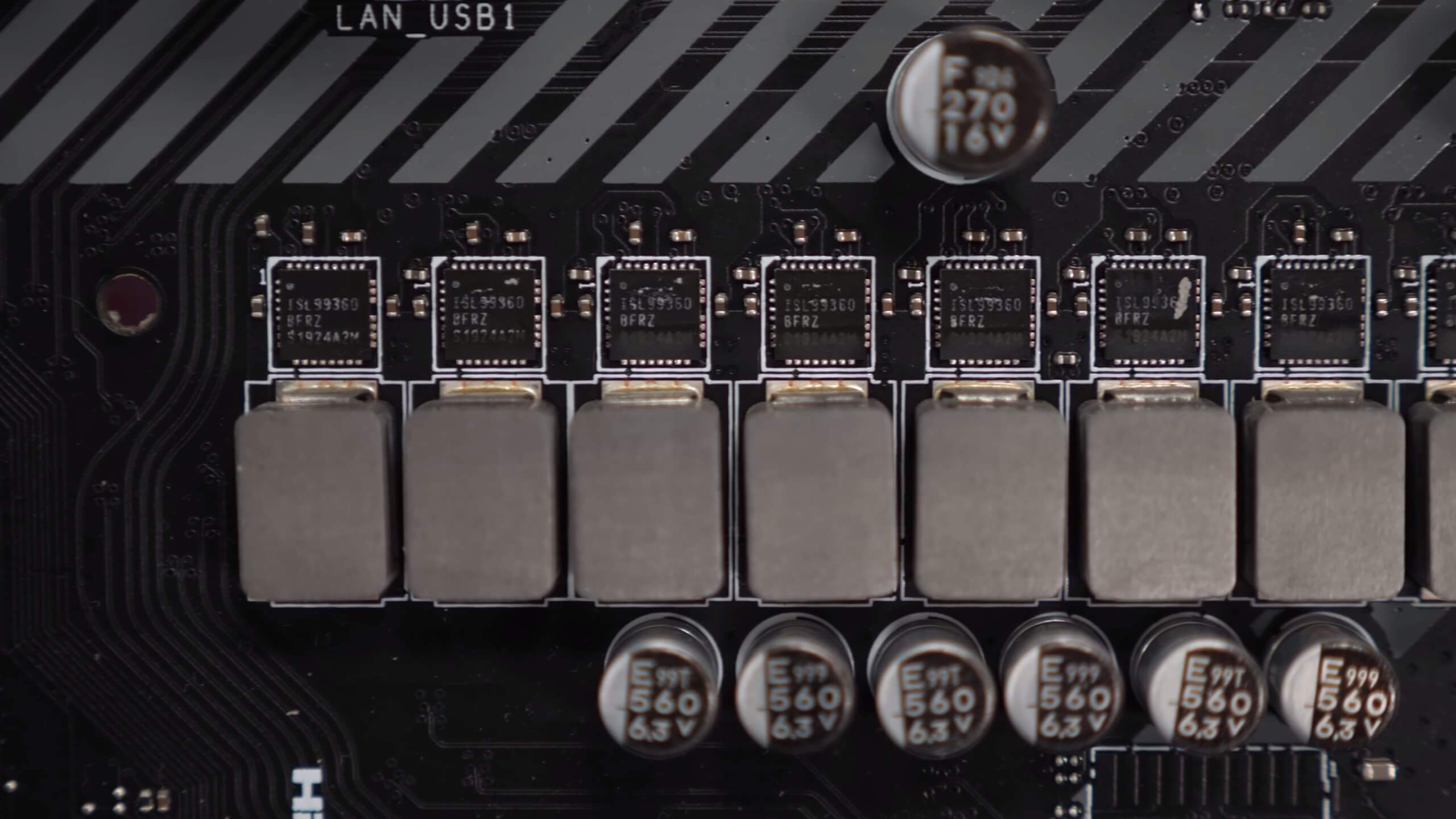

Passant à parler de la configuration VRM, le X570 Tomahawk utilise le contrôleur ISL69247 dont six signaux sont pris pour la partie vcore du VRM, puis doublés à l'aide de doubleurs de phase ISL6617. Ces 12 phases se connectent ensuite aux stars du spectacle, une dizaine de étages de puissance ISL99360 60A. Dans le précédent Gaming Edge WiFi, MSI utilisait un contrôleur Infineon IR35201 avec quatre signaux pour le VRM vcore, chacun doublé à l'aide d'un doubleur de phase IR3598.

Par défaut, MSI utilise une fréquence de commutation du processeur de 500 KHz pour les deux cartes et Buildzoid calcule qu'à 1,2 V avec un tirage de 200 A, le VRM Gaming Edge émet 46 watts de chaleur et cela expliquerait pourquoi ces cartes fonctionnent si à chaud étant donné qu'un 3950X va se déplacer 170-190A avec PBO activé. Pendant ce temps, Buildzoid calcule également que la nouvelle carte Tomahawk ne générera que 17 watts de chaleur dans les mêmes conditions. C'est plus d'une réduction de 60% de la production thermique.

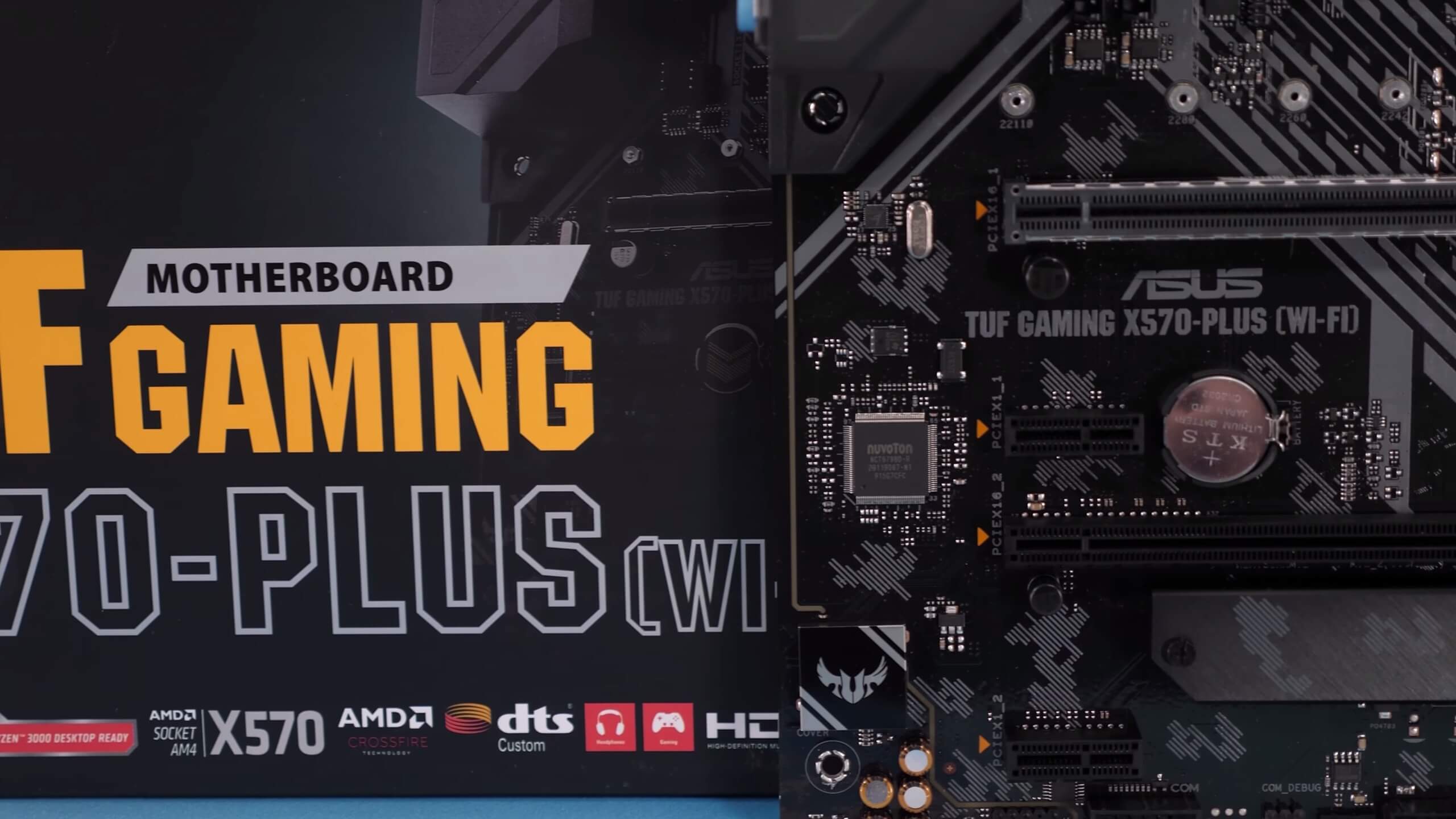

En regardant les cartes concurrentes telles que l'Asus TUF Gaming X570-Plus et le Gigabyte Aorus Elite, ces cartes utilisent toutes les deux une douzaine d'étages de puissance Vishay SIC639 50A qui sont des composants DRMOS de base sans surveillance de courant ou de température. Les étages de puissance intelligents utilisés par le Tomahawk comportent une surveillance du courant et de la température, et bien sûr, ils sont conçus pour 60A, donc ils supporteront des courants plus élevés.

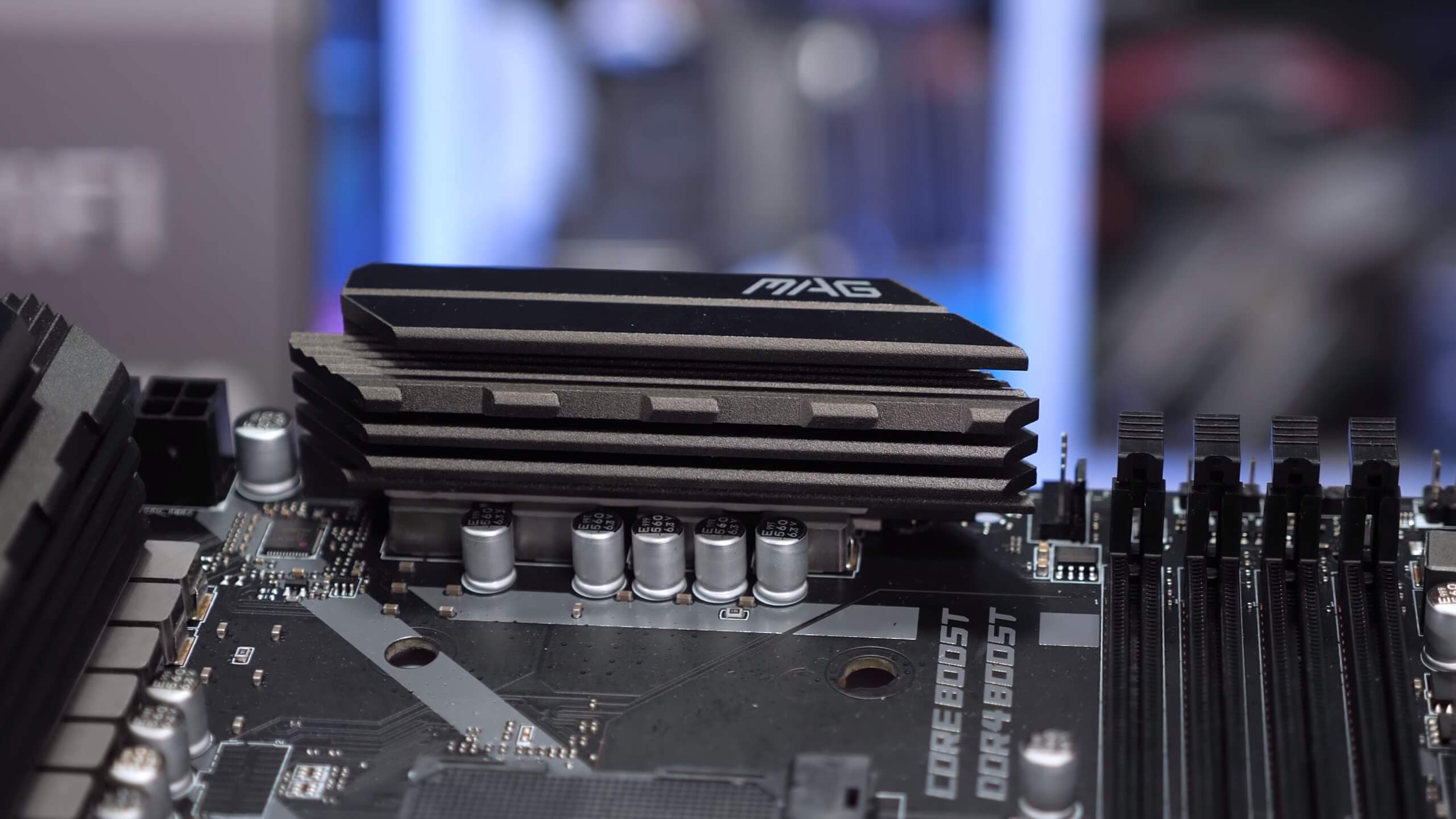

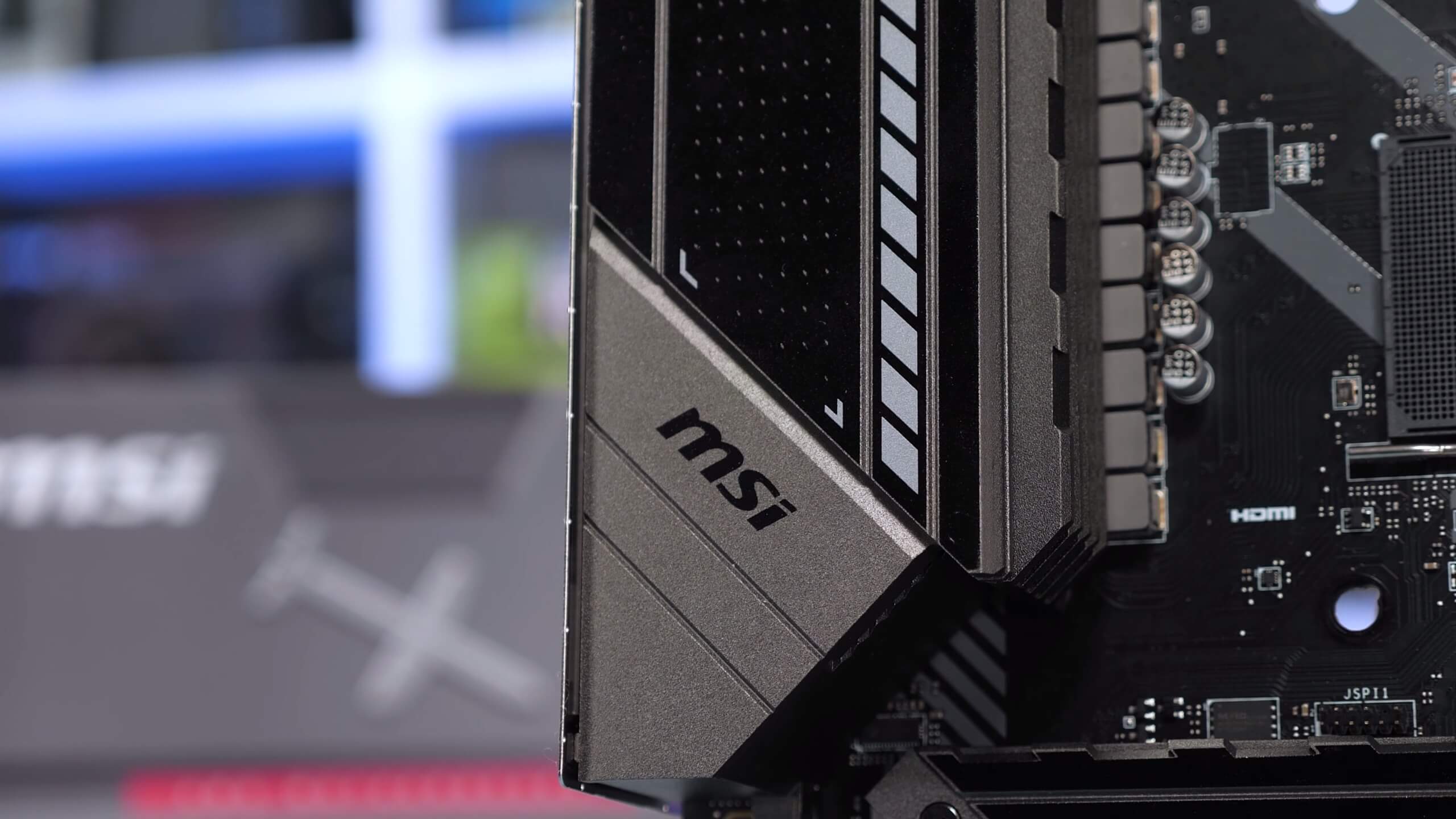

Le Tomahawk présente une conception de dissipateur thermique similaire à celle du Gaming Edge, mais c'est bien car ce n'est pas ce qui a laissé le Gaming Edge, mais plutôt la camelote sous lui. Sur le papier, le X570 Tomahawk a fière allure et il n'y a aucune raison pour que cela ne soit pas de loin la meilleure période de carte mère de 200 $ AM4. Pour l'instant, passons aux tests.

Repères

Pour les tests de charge, nous exécutons la charge de travail de Blender Gooseberry pendant une heure sur un banc d'essai en plein air sans flux d'air direct. Normalement, nous testons également à l'intérieur d'un boîtier PC, mais pour le test X570, nous avons ignoré cette étape car le plan était de tester à nouveau plus de vingt cartes mères X570 une fois le Ryzen 9 3950X sorti. Il s'est avéré que le 3950X n'était pas plus gourmand en énergie que le 3900X, donc un nouveau test n'était pas justifié.

Pour enregistrer les températures, nous utilisons un thermomètre numérique avec des thermocouples de type K et nous signalons une température de surface MOSFET de pointe et une PCB arrière. Pour les MOSFETS, cela signifie que nous mesurons la température directement au-dessus du composant, entre celui-ci et le coussin thermique et non la température interne qui est forcément un peu plus élevée. Toujours avec toutes les cartes testées dans les mêmes conditions exactes, cela nous donnera une image claire de la comparaison des températures VRM.

Enfin, nous ne signalons pas Delta T sur Ambient, mais nous maintenons une température ambiante de ~ 21 degrés. Nous avons un thermocouple assis à côté de la température de la salle de contrôle du système de test.

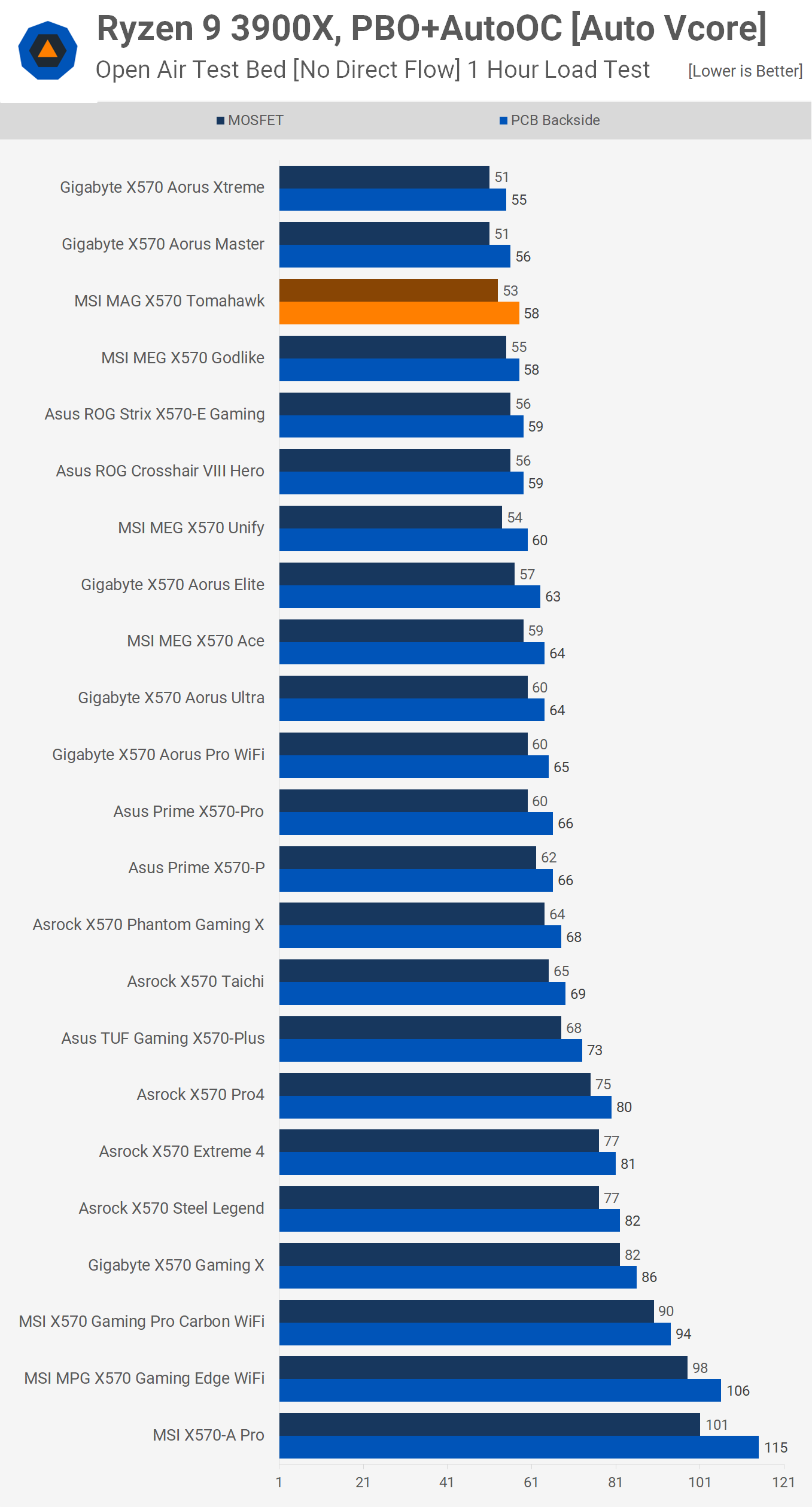

Voici notre premier ensemble de résultats utilisant le Ryzen 9 3900X avec PBO + Auto OC activé dans le logiciel RyzenMaster. Après le test de résistance d'une heure, le X570 Tomahawk a culminé à seulement 58 degrés, ce qui est un résultat incroyable, c'est essentiellement le genre de performances que vous pouvez vous attendre à voir des meilleures cartes mères X570. En fait, il fait 3 degrés de moins sur le MOSFET par rapport à l'Asus Hero, une carte qui coûte deux fois plus cher. Il peut également égaler les 700 $ de MSI. Fondamentalement, il fait 2 à 3 degrés de plus que les meilleures cartes mères X570.

Par rapport au Gaming Edge, la carte que le Tomahawk remplace, nous constatons une baisse de 48 degrés de la température du PCB. Il est également 15 degrés plus frais que le TUF Gaming et 5 degrés plus froid que l'Aorus Elite qui fonctionne très bien sous cette charge.

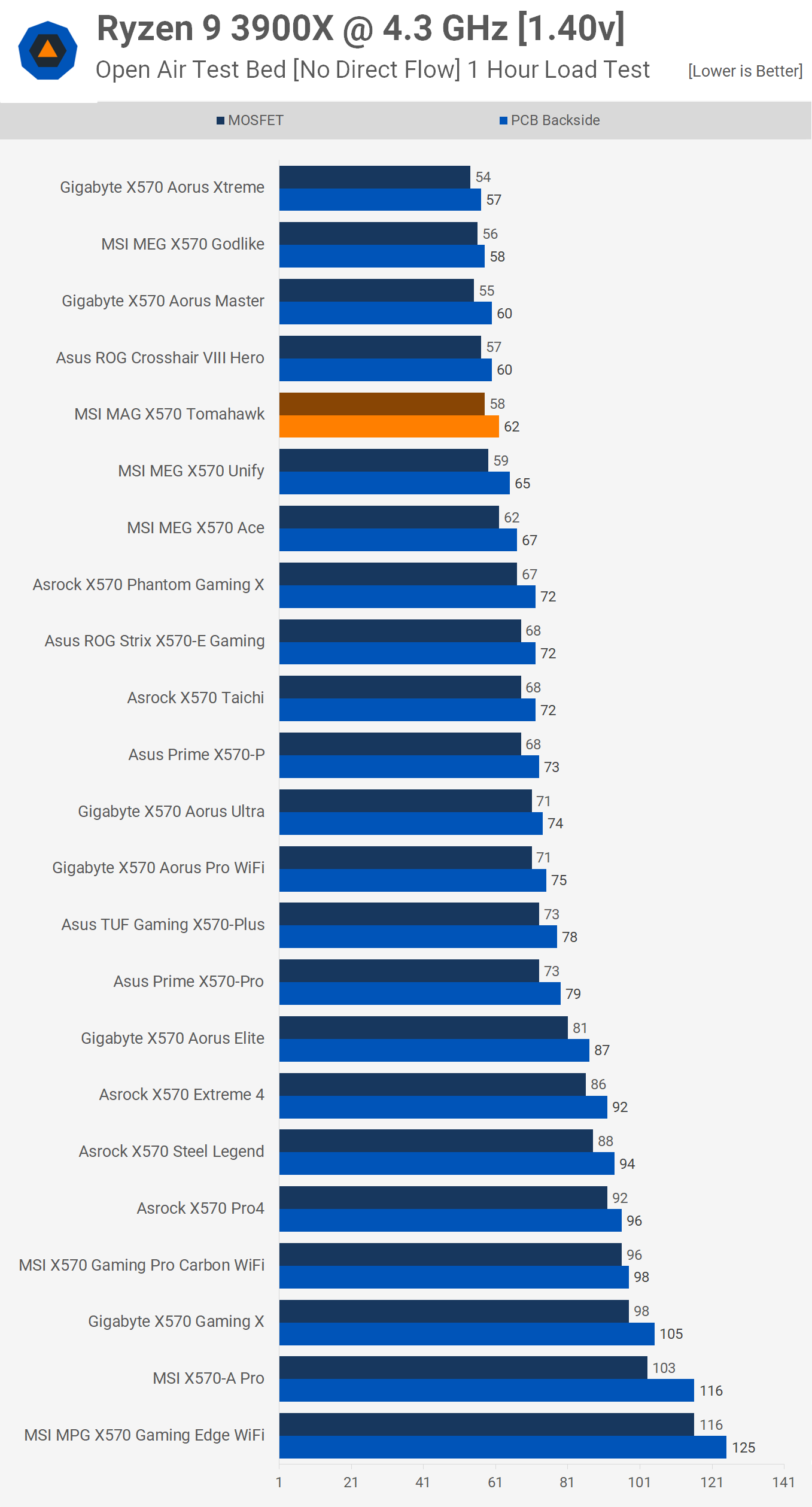

Passant aux résultats overclockés avec le 3900X à 4,3 GHz en utilisant 1,4v, nous avons précédemment constaté que les Gaming Edge, A-Pro et Gaming Pro Carbon avaient tous échoué à ce test. Il en va de même pour le Gaming Plus. Le VRM sur ces cartes est simplement devenu trop chaud et, par conséquent, le 3900X a commencé à étrangler. Comme vous pouvez le voir, les températures auxquelles ces planches ont été étranglées étaient toutes très différentes, dont la plus haut de gamme, le Gaming Pro Carbon, n'a même pas atteint 100 ° C.

Le X570 Tomahawk a quant à lui atteint un maximum de seulement 62 degrés, soit une simple augmentation de 4 degrés par rapport au test PBO. Cela signifiait que le Tomahawk était un degré plus froid que l'Unify lors de la comparaison des températures du pilote et 3 degrés plus frais lors de la comparaison de la température du PCB. Cela signifiait également que le Tomahawk était juste 4-5 degrés plus chaud que les meilleures cartes X570, ce qui est une amélioration incroyable pour cette nouvelle carte mère à 200 $.

C'est également une amélioration significative par rapport à l'Asus TUF Gaming qui est l'une de nos cartes mères X570 préférées à ce prix. Le Tomahawk abaisse la température du PCB d'un incroyable 16 degrés par rapport au TUF et cela le rend également 25 degrés plus frais que le Gigabyte Aorus Elite. Nous pensons que le refroidisseur Aorus Elite ne peut pas gérer la sortie thermique ainsi que le refroidisseur TUF dans ce test, c'est pourquoi il fonctionne bien moins bien que ce que nous avons vu dans les tests PBO, un flux d'air direct rapprocherait probablement ces planches .

En passant devant les cartes Asus et Gigabyte, le plus important de tous est peut-être la baisse de 63 degrés de la température du PCB de l'horrible WiFi Gaming Edge.

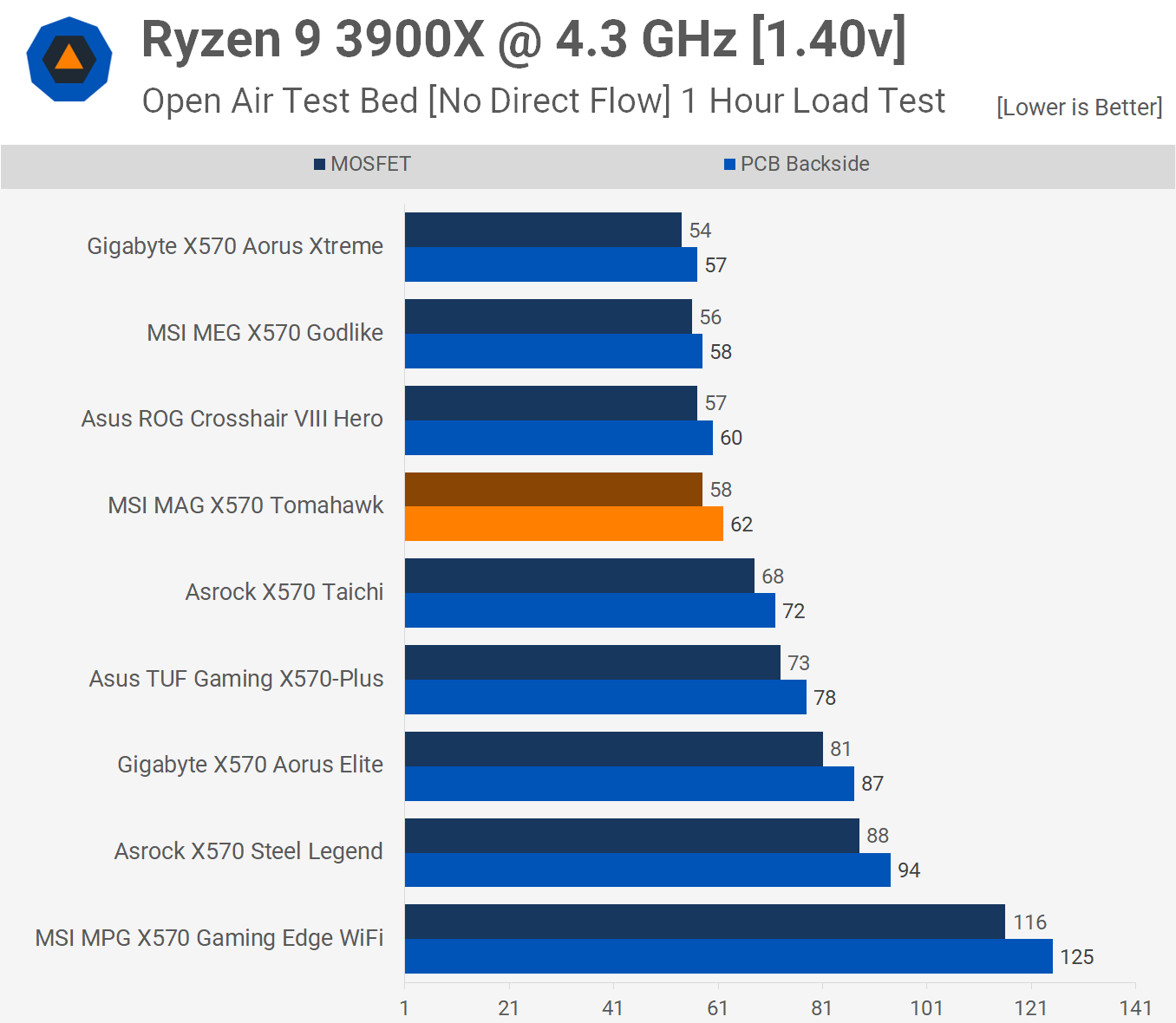

Voici un aperçu du Tomahawk par rapport à ses concurrents directs au prix de 200 $ avec les modèles phares d'Asrock, Asus, Gigabyte et MSI pour référence. Cela donne une image claire de la qualité du Tomahawk, nous obtenons des performances thermiques VRM phares pour 200 $.

Aussi bon que l'Asus TUF Gaming X570-Plus, il ne peut pas rivaliser avec le plus récent Tomahawk. Dommage que nous ayons dû attendre près d'un an pour obtenir une bonne carte MSI X570 qui ne coûtera pas plus de 300 $.

Quoi acheter, conclure

Le nouveau Tomahawk de MSI est la carte mère X570 la plus impressionnante que nous ayons testée à ce prix. Comme nous venons de le dire, c'est dommage que nous ayons dû attendre si longtemps. MSI n'a certainement pas bien fait les choses la première fois, mais jusqu'à présent, la refonte à quelques prix différents fonctionne très bien.

Le MSI X570 Unify offre les meilleures performances VRM à 300 $, et pourtant le Tomahawk plus abordable est encore meilleur à cet égard. À moins que vous ne souhaitiez dépenser 700 $, il n'y a pas de meilleur que le Tomahawk en termes de thermiques VRM. En fait, vous pourriez dire que le VRM du Tomahawk est excessif, ce à quoi nous ne nous opposerons certainement pas, mais une fois que vous commencerez à pousser en dessous de 90 degrés dans notre test OC de 4,3 GHz, pour la grande majorité des utilisateurs, cela n'aura plus d'importance. Toutes les cartes inférieures à 90 degrés fonctionneront très bien avec un Ryzen 9 3950X overclocké, même dans des environnements chauds, surtout si vous ne faites que jouer.

Par rapport aux modèles MSI existants, le Tomahawk efface les cartes comme le X570 Gaming Pro Carbon WiFi. Le seul avantage de cette carte est la bande passante PCIe Gen 4 pour les deux emplacements M.2, mais à part cela, le Tomahawk est meilleur à tous points de vue. Nous espérons également que MSI décide déjà d'arrêter le Pro Carbon, la chose est un embarras.

Si vous décidez d'acheter entre le X570 Tomahawk, TUF Gaming, Aorus Elite ou même la Steel Legend, cela ne fera pas beaucoup de différence car tout fonctionnera bien avec n'importe quel processeur AM4 haut de gamme. Si vous êtes un overclockeur, le Tomahawk offre un avantage, mais sinon les fonctionnalités de ces cartes sont assez similaires.

Le WiFi Asus TUF Gaming X570-Plus est notre choix à ce prix depuis près d'un an maintenant – il est actuellement disponible pour environ 190 $. Le Tomahawk a l'avantage d'être l'offre la plus récente et la plus raffinée maintenant, et il a fonctionné de 16 degrés plus froid dans nos tests OC, mais avec le TUF culminant à seulement 78 degrés, il n'y a aucun moyen de rencontrer des problèmes VRM sur ce tableau.

En bout de ligne, si vous achetez une carte mère X570 aujourd'hui et que vous avez le Tomahawk disponible à 200 $, c'est le choix évident à moins que les alternatives Asrock, Asus ou Gigabyte soient en vente à des prix inférieurs. Maintenant, nous devons juste attendre et voir le Tomahawk en vente, ce qui devrait arriver au début du mois prochain.
