Assemblage d'un système de haut-parleurs DIY

Le virus des audiophiles m'a piqué à un âge relativement jeune. Au début de mon adolescence, mes parents m'ont acheté un système stéréo haut de gamme avec syntoniseur, égaliseur, platine à deux cassettes, changeur de 25 CD et énormes haut-parleurs à trois voies. Quelque 25 ans plus tard, je ne vois pas pourquoi ils m’ont offert ce système, car je n’avais jamais montré un grand intérêt pour la musique et j’ignorais sans doute qu’ils ne pouvaient pas se le permettre. Néanmoins, je l’ai écouté fidèlement et j’ai finalement développé un amour pour la musique et une capacité de dire quand quelque chose sonne bien et quand ce n’est pas le cas.

Je n'ai jamais exploré les tenants et les aboutissants de l'équipement audio, car les jeux sur console, les ordinateurs et la photographie ont occupé une grande partie de mon temps libre au cours des deux dernières décennies. Récemment, cependant, une opportunité de bricoler davantage avec mon système de son s'est présentée et je ne pouvais pas le laisser passer.

J'ai récemment choisi un ensemble de haut-parleurs au sol identiques à ceux que j'avais à l'adolescence. En tant que projet parallèle, je me suis concentré sur les haut-parleurs de mon ordinateur Logitech G51. C’était une configuration de haut-parleur de jeu très populaire il ya quelques années lorsque je l’ai achetée, mais je les utilisais dans une configuration à canal 2.1 connectée à mon ordinateur de bureau depuis un moment.

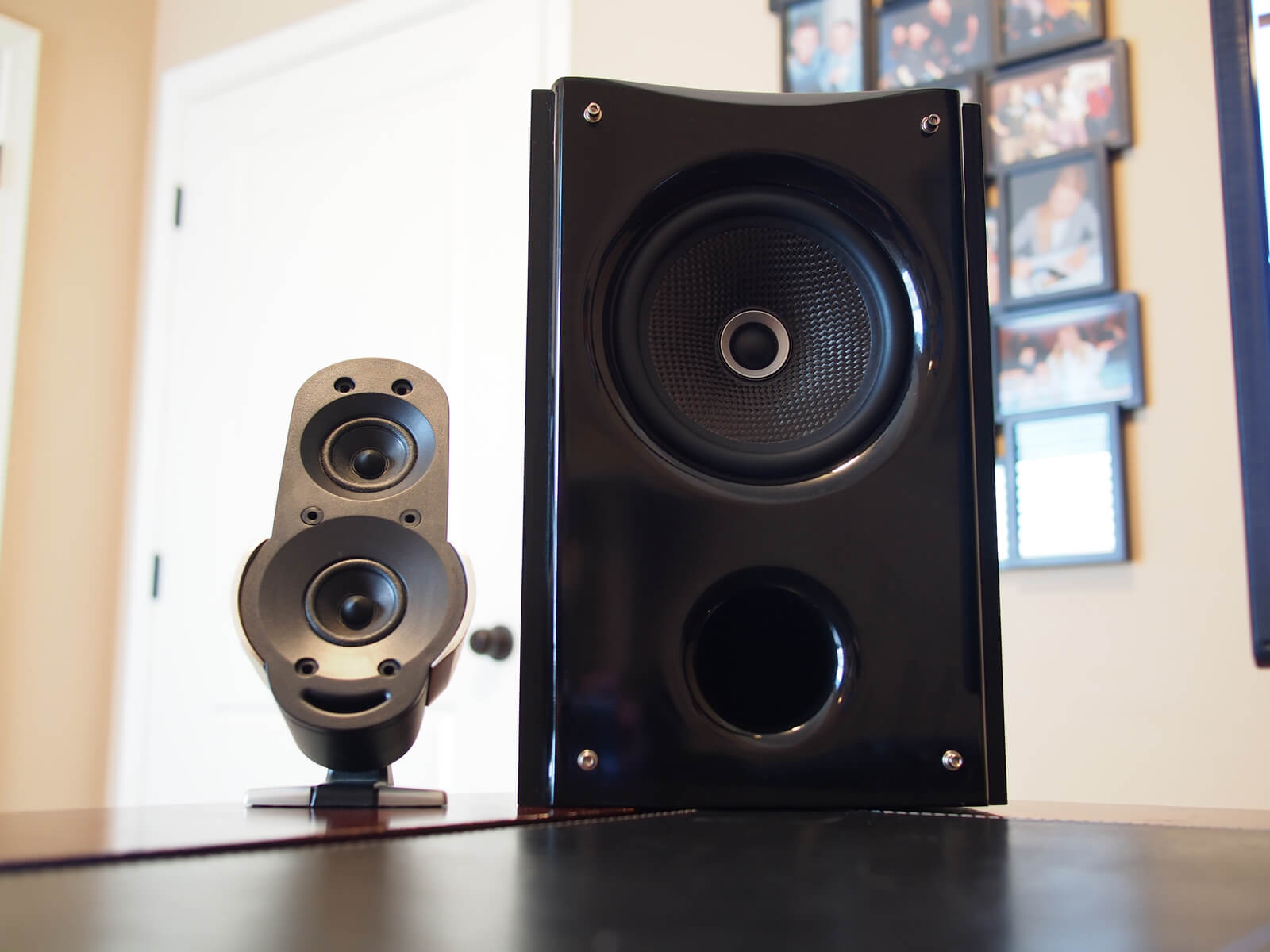

Les haut-parleurs satellites Logitech sont dotés de deux pilotes de deux pouces d’une puissance maximale de 20 watts à 8 ohms. Le subwoofer contient un haut-parleur de 5,25 pouces évalué à 56 watts à 2 ohms. Le système comprend également un module de commande pratique pour votre bureau permettant de régler le volume principal, le niveau du caisson de basse, les niveaux central et surround et de mettre en sourdine la configuration. Il existe même une prise casque et microphone intégrée. Logitech indique que dans l'ensemble, vous pouvez vous attendre à une réponse en fréquence de 36Hz à 20kHz.

C’est votre configuration de haut-parleur de bureau ordinaire. J'aime ça parce que ça sonne bien et que le module de contrôle est très utile. Mais comme pour tous les systèmes, il reste encore des améliorations à apporter. Avec cet article, j’essaie de mettre en place un système «DIY» pour voir si je peux compiler quelque chose qui sonne encore mieux sans casser sa tirelire.

Pour assembler un système audio de cette nature, vous aurez besoin de quelques composants clés: un ensemble de haut-parleurs passifs, un amplificateur pour alimenter les haut-parleurs et, de préférence, en particulier si vous optez pour des enceintes de style bibliothèque. un caisson de basse pour fournir ces graves plus profonds. Les enceintes passives signifient simplement qu'elles n'ont pas d'ampli intégré, contrairement aux enceintes actives ou alimentées.

Il convient de souligner qu’une installation de bricolage n’est absolument pas nécessaire. Les systèmes tout-en-un de Logitech, Creative et Bose conviennent parfaitement à la plupart des utilisateurs et à la plupart des utilisations. Mais si vous êtes comme moi – le type amateur qui aspire à «au-dessus de la moyenne», vous aimez vraiment la musique ou vous ne pouvez pas vous empêcher de traverser le prochain terrier – alors vous comprendrez.

Lorsque j'ai acheté mon récepteur A / V domestique (un Pioneer VSX-519V) il y a environ 11 ans, j'ai également acheté une paire d'enceintes Insignia NS-B2111 et un subwoofer Polk Audio SW110. Ils étaient tous en vente ensemble, alors je me suis dit, pourquoi pas, ce serait génial pour les jeux sur console.

En fait, c’était un peu trop pour quelqu'un qui vit à proximité des autres. Hélas, je devais mettre le sous-disque en réserve et accorder toutes les basses des haut-parleurs de l'étagère pour apaiser les voisins. Ils sont essentiellement devenus des haut-parleurs de télévision glorifiés pour la décennie suivante.

Maintenant que je suis dans une maison sans voisins vivant sur moi, je voulais voir ce que les Insignias pouvaient vraiment faire.

À mon insu, des années plus tard, les haut-parleurs de la bibliothèque Insignia ont suscité un peu de culte au sein de la communauté des passionnés d’audio pour leur qualité de son comparée à des haut-parleurs catégoriquement similaires – mais beaucoup plus coûteux. Heck, il y a même des guides sur la façon de mettre à niveau les composants internes pour des performances encore meilleures, mais peut-être que je garderai cela plus tard.

Je ne me souviens pas combien ils ont vendu à ce moment-là, mais je pense que le forfait avec le récepteur, le sous-parleur et les haut-parleurs coûtait environ 400 $.

Insignia a depuis longtemps cessé ces haut-parleurs, bien que vous puissiez acheter une paire d'occasion sur eBay pour environ 70 $. Ils comportent un haut-parleur de graves en fibre de carbone de 6,5 pouces et un tweeter en dôme en soie de 1 pouce avec une réponse en fréquence de 50Hz à 20kHz, une sensibilité de 90 dB et une tenue en puissance maximale de 120 watts à 8 ohms.

Ensuite, je devais trouver comment les alimenter. La solution logique serait de déplacer le récepteur A / V Pioneer du salon vers mon bureau, mais cela posait quelques problèmes. Le récepteur occuperait une énorme quantité d’espace sur mon bureau, mais comme je l’ai confirmé en auditionnant les haut-parleurs au sol, le service électrique manquait.

Je cherchai un récepteur plus puissant, mais les résultats furent décourageants. La plupart des récepteurs A / V que j'ai trouvés comptent le nombre de canaux prioritaires sur la puissance de sortie. Les autres candidats étaient hors de prix. Et vraiment, aucun d’entre eux ne fonctionnerait bien pour ce projet car ils occuperaient beaucoup d’immobilier sur mon bureau.

J'avais besoin d'un appareil spécialement conçu, compact et abordable. Il me fallait un mini amplificateur et c’est exactement ce que j’ai eu.

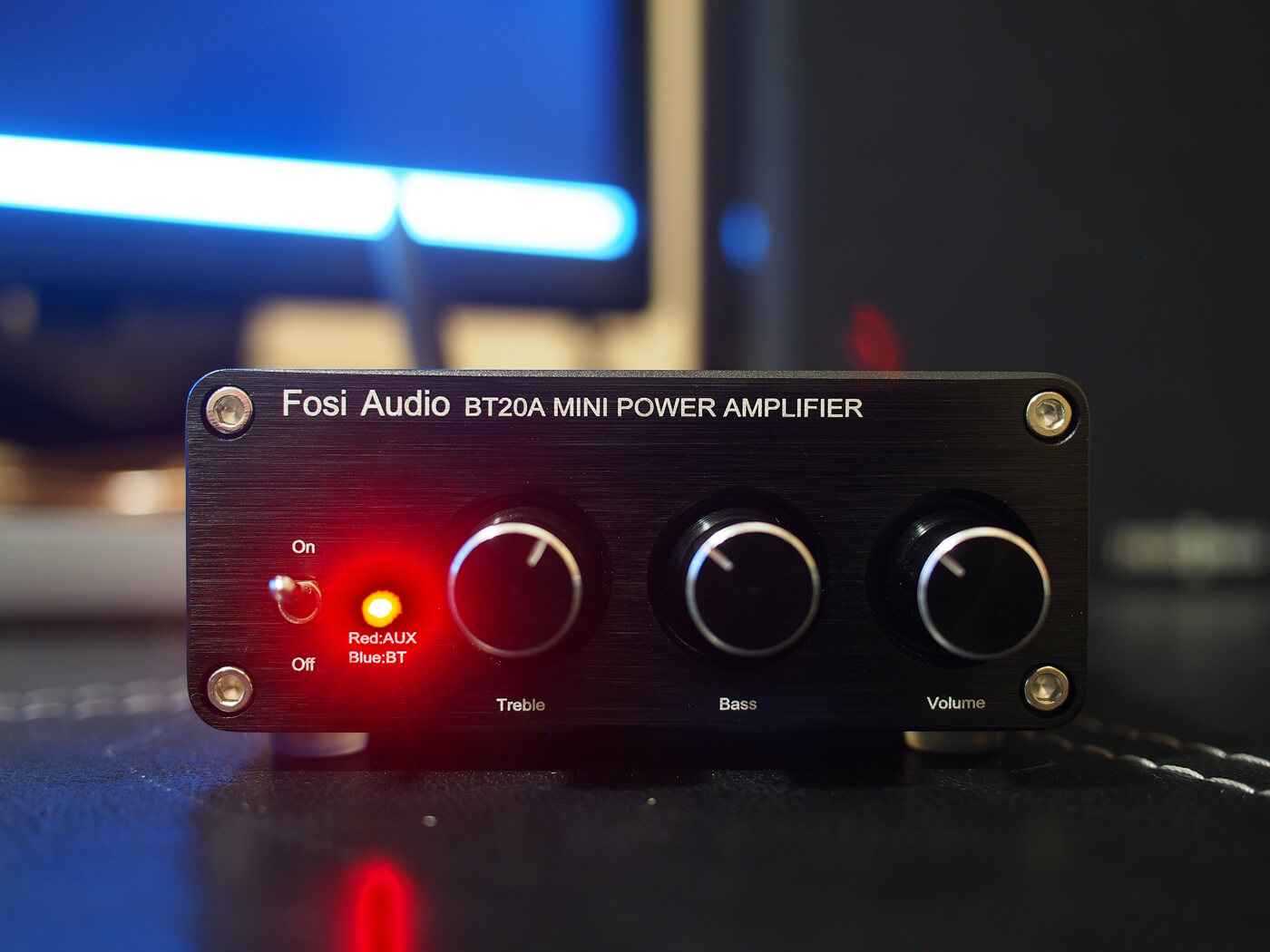

Le Fosi Audio BT20A est un mini amplificateur de puissance de classe D avec connectivité Bluetooth intégrée. Il est conçu pour une puissance de 100 W RMS x 2 et dispose d’un interrupteur d'alimentation monté à l'avant ainsi que de cadrans de volume, d'aigu et de basse. À l'arrière, vous obtenez des entrées source RCA gauche et droite, des sorties haut-parleur gauche et droite, une prise d'alimentation 24 V et une antenne Bluetooth … le tout dans un châssis qui ne dépasse guère deux jeux de cartes et le tout à moins de 80 $ .

Dire que j'étais très sceptique était un euphémisme. La capacité de cette minuscule boîte à fournir l'énergie dont j'avais besoin me dépassait et même si cela était possible, cela sonnerait probablement comme un déchet absolu. J'ai trouvé réconfort dans les presque 375 critiques d'Amazon et note moyenne de 4,4 étoiles, cependant. Si ça sent mauvais, je pourrais simplement le renvoyer, me dis-je.

J'ai ensuite tourné mon attention vers la source audio. Mon PC daté est équipé d’une carte Sound Blaster X-Fi Xtreme prenant en charge une fréquence d’échantillonnage de 96 KHz et une résolution de 24 bits. Il existe de bien meilleures cartes, mais pour les besoins de ce projet, cette carte devrait très bien fonctionner.

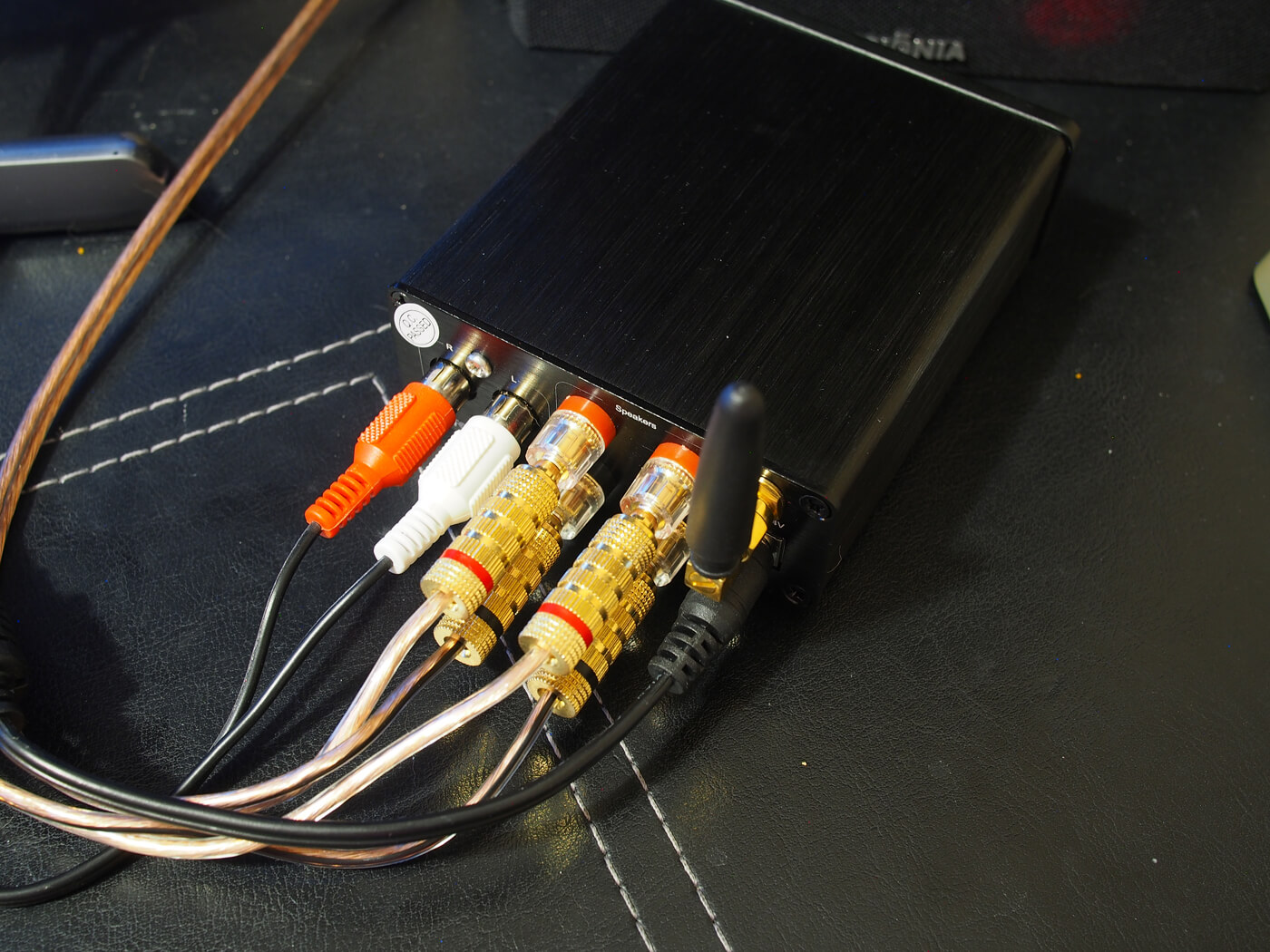

Tout mettre en place était une affaire assez simple. À l'aide d'un fil de haut-parleur de calibre 16, j'ai connecté l'Insignias au mini amplificateur avec des fiches bananes. Un fil de 3,5 mm vers RCA gérait la connexion entre mon ordinateur et l'ampli. J'ai ensuite branché l'adaptateur secteur, branché sur la batterie de secours et démarré les courses.

Mes impressions initiales étaient mitigées.

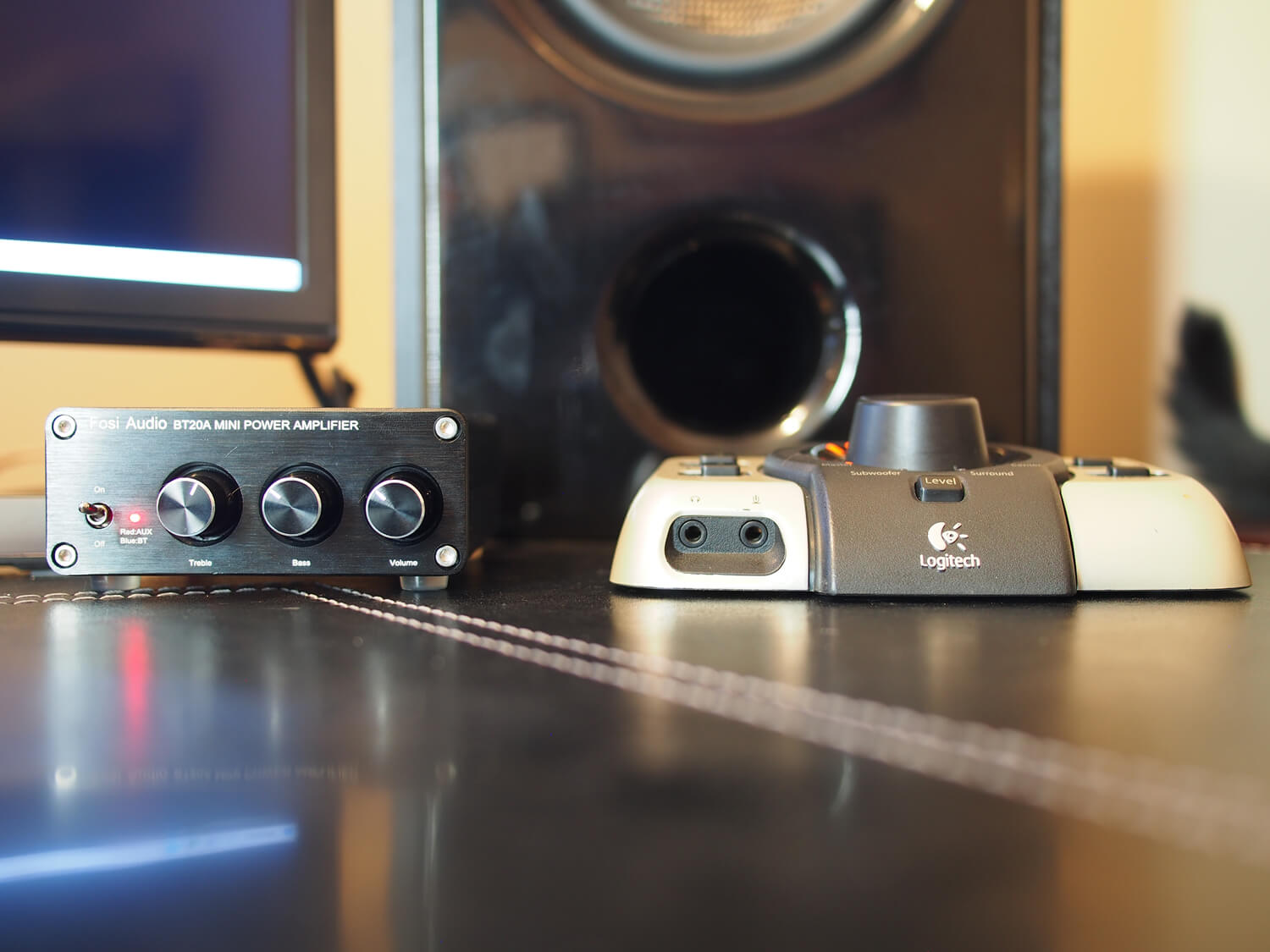

Le mini-amplificateur Fosi Audio a absolument fait exploser mes chaussettes. Il est capable de fonctionner pendant des jours et il est incroyablement facile à configurer et à utiliser, même pour une personne peu familiarisée avec les équipements audio. Les cadrans des graves et des aigus offrent un contrôle basique mais significatif sur la sortie. Je garde le cadran de volume de l’ampli à environ 35% et ajuste en conséquence à l’aide du curseur du PC ou du cadran de volume de mon clavier.

J’ai seulement eu le courage de transformer l’ampli à environ 45% avec l’Insignias. C’est bien plus fort que je n’aurais jamais écouté (c’est clairement audible de l’autre côté de la maison), tout en demeurant limpide, sans distorsion ni coupure. Même après de longues sessions d'écoute, l'ampli n'est jamais plus tiède au toucher. Je souhaite qu’il dispose d’une télécommande pour une utilisation dans des environnements autres que le bureau (comme le remplacement d’un récepteur A / V), mais les mendiants ne peuvent pas choisir.

Le problème que j’ai trouvé – et ce n’était pas tout à fait inattendu – est que les haut-parleurs de la bibliothèque ne produisent tout simplement pas beaucoup de basses.

Le fait de lancer le cadran de basse sur l’amplificateur a certes un impact notable, mais il produit davantage un effet léger et percutant à mi-gamme et un son artificiel et indésirable à des niveaux plus élevés. Quoi qu’il en soit, ce ne sont pas les graves en plein essor que le système doit compléter, c’est un problème.

Fosi Audi vend un ampli 2.1 canaux, mais cela ne m’aide pas vraiment car il s’agit des subwoofers passifs et ne fournit que 50W x 2 sur les canaux principaux – la moitié de ce que le BT201A est capable. Je me suis creusé la tête, mais la solution me regardait en face tout le temps: le caisson de basse Logitech!

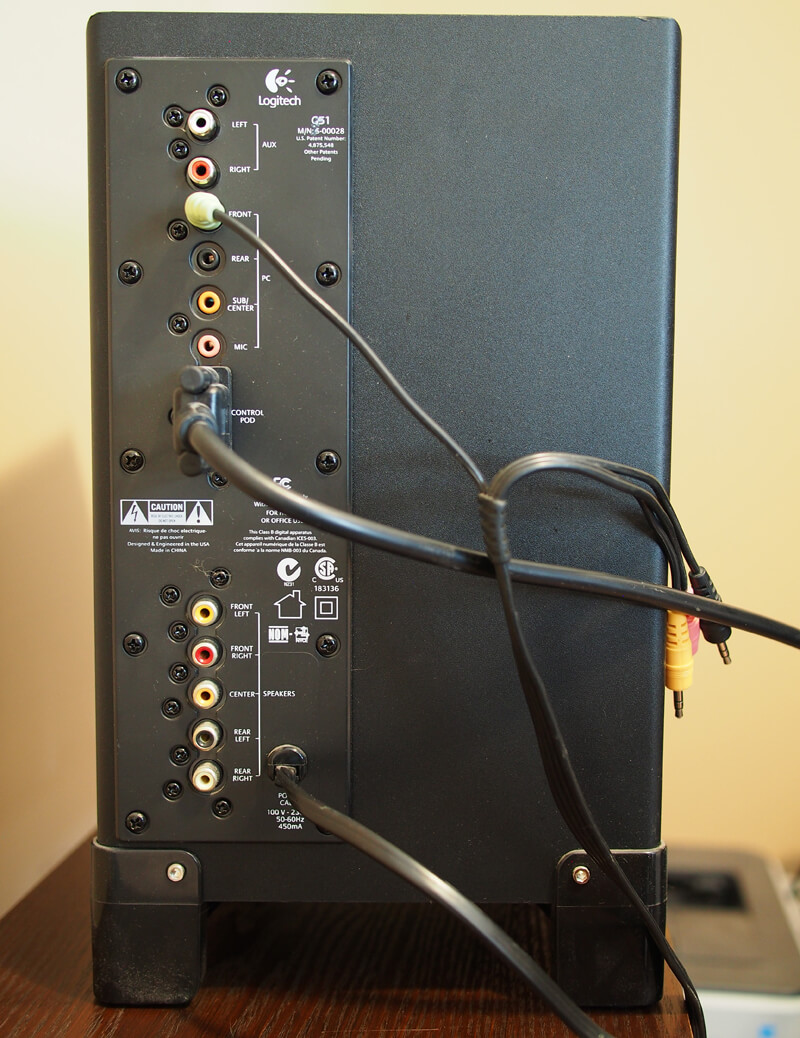

Le subwoofer sert de hub principal pour le système Logitech. Tout se branche dans et hors du sous-marin. Et la connexion est simple: il suffit de brancher un câble de 3,5 mm à partir de la sortie audio de la carte son, de connecter le module de commande et de brancher les enceintes que vous souhaitez utiliser.

Avec un séparateur de 3,5 mm, j’ai acheminé une ligne vers l’ampli Fosi Audio et l’autre vers l’arrière du subwoofer, sauf que je n’ai pas branché les haut-parleurs satellites. Voila! J'avais maintenant les basses profondes dont la configuration manquait cruellement. Et vraiment, cela fonctionne encore mieux que je ne l'aurais imaginé, car le module de commande Logitech me permet de régler la force et le volume des basses sans avoir à modifier le réglage à l'arrière du sous-marin.

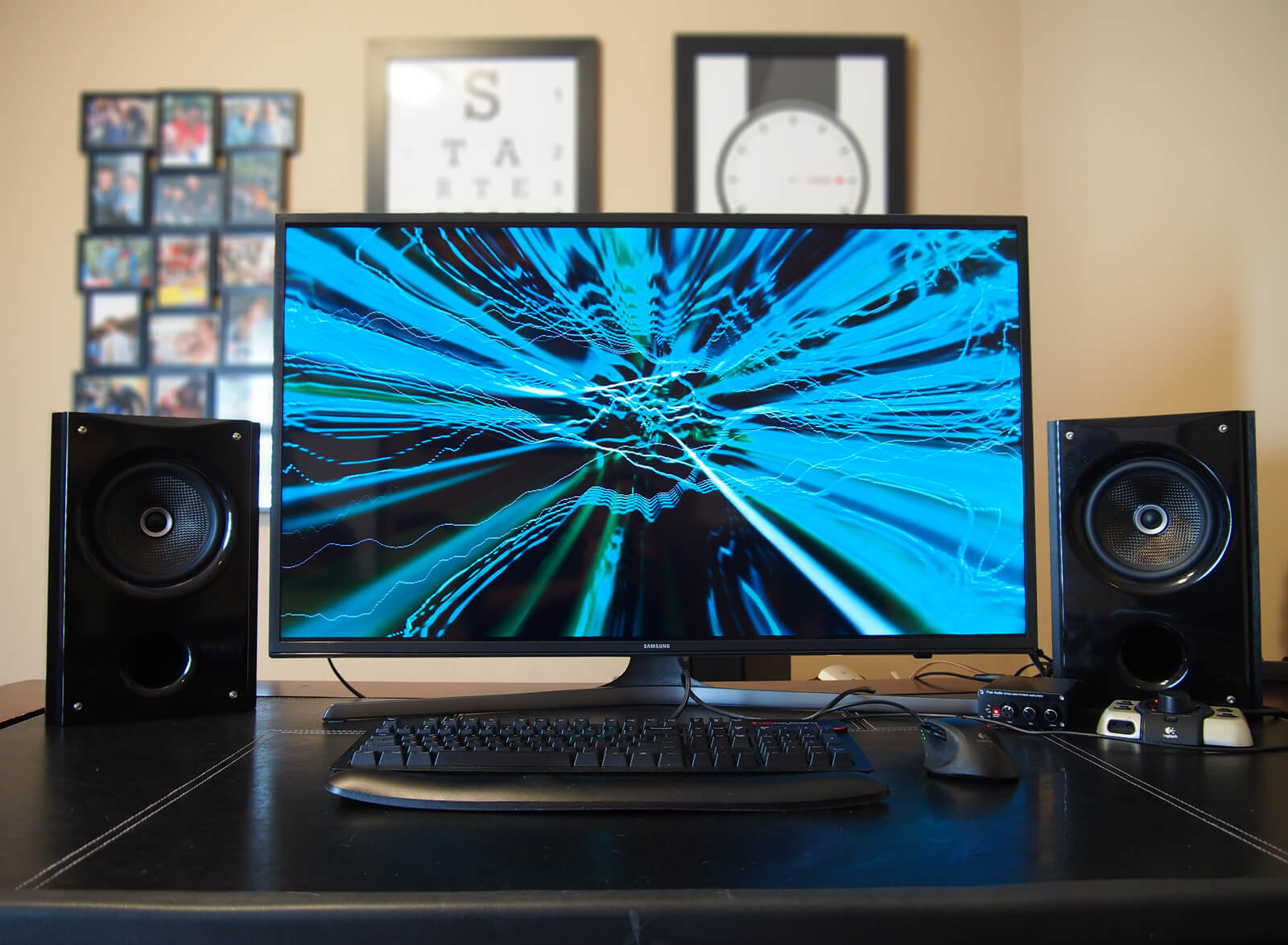

Au fil des ans, j’ai utilisé une poignée de systèmes de haut-parleurs pour ordinateur – je pense au fameux Klipsch ProMedia 2.1 – mais cette configuration de bricolage est de loin le meilleur De la clarté et de la séparation des instruments au manque de bruit dans la ligne et à la puissance pure, ce système Frankenstein a tout pour plaire. Tout ce que j'ai mis en file d'attente en utilisant le nouveau niveau de streaming haut de gamme d'Amazo est excellent. Je l’adore, c’est pourquoi il m’est douloureux de ne pouvoir le recommander à d’autres que si vous possédez déjà la plupart des composants comme moi.

En supposant que vous commenciez avec une ardoise vierge, les haut-parleurs vous coûteraient environ 70 USD, l'ampli Fosi Audio coûte environ 80 USD et une carte son respectable coûtera probablement environ 40 USD.

Avec seulement ces composants, vous êtes presque à 200 $ et cela n'inclut pas de basse. Vraisemblablement, un subwoofer alimenté pourrait être câblé à l'aide de l'entrée de ligne, mais je ne suis pas certain. C’est facilement 100 $ ou plus si vous n’en avez pas déjà un. Vous pouvez acheter un très bon système audio de bureau pour 300 $.

Si vous préférez un style minimaliste, il se peut que cela ne vous convienne pas. Les haut-parleurs de la bibliothèque mesurent environ 8,5 pouces sur 13,5 pouces et occupent une quantité décente d’espace sur mon grand bureau. Pire encore, l’ampli Fosi Audio comporte de nombreux fils disgracieux et, dans mon cas, le boîtier de commande Logitech est un autre accessoire consommant beaucoup d’immobilier. Heureusement, je possédais déjà la plupart des composants nécessaires et je n’avais que 80 dollars à débourser pour le mini-amplificateur.

Pour certains, le véritable attrait d'une configuration de ce type réside dans la flexibilité de tout cela. Avec un système préconfiguré, vous savez exactement ce que vous êtes et ce que vous ne faites pas. En assemblant vous-même, le ciel est la limite en termes de personnalisation car il existe un nombre presque infini de combinaisons que vous pourriez utiliser.

Si les haut-parleurs Insignia présentés ici ne vous conviennent pas, vous pouvez tout aussi facilement les remplacer par les haut-parleurs de bibliothèque Polk Audio T15 (99 $), les haut-parleurs de bibliothèque Pioneer SP-BS22-LR (également 99 $), la bibliothèque Klipsch's R-15M ( 158 $) ou les plus chères Elac Debut 2.0 B6.2s (224,98 $), qui sont toutes très appréciées. Vous pouvez éventuellement récupérer un élément utilisé via eBay ou Craigslist, si vous vous sentez aussi confiant.

La même chose peut être dite pour l'ampli et le subwoofer. Comme mentionné précédemment, Fosi dispose d'un mini-amplificateur pour les subwoofers passifs et même d'un ampli à lampe qui offre sans aucun doute un son différent. Ou alors, si vous avez la pièce, vous pouvez même échanger les haut-parleurs de l'étagère contre une paire de haut-parleurs au sol et éliminer le besoin d'un caisson de basse autonome. Tout se résume à votre implication, à ce que vous avez déjà sous la main et à combien d'argent vous voulez dépenser.

Si vous êtes dans un bateau similaire et aimez bricoler du matériel audio, essayez-le. Cette configuration est plus efficace que tout ce que j’ai auditionné et j’attends avec impatience les sourires que cela me procurera à l’avenir.
